Задний мост ДТ-75


Задний мост ДТ-75

Закажите запчасть
прямо сейчас:

Задний мост ДТ-75 — это объединенные в один агрегат два основных узла: главная передача и планетарный механизм поворота трактора. С помощью этих узлов крутящий момент от двигателя передается на конечные передачи и выполняются торможение и поворот трактора. Оба узла помещены в заднюю часть корпуса трансмиссии, который имеет три отсека, разделенных перегородками. В боковых (крайних) отсеках размещены остановочные тормоза и тормоза солнечных шестерен, а в среднем — планетарный механизм поворота и главная передача.

Устройство основных узлов

Главная передача — это две конические шестерни: ведущая и ведомая. Ведущая шестерня и вторичный вал коробки передач изготовлена как единое целое, а ведомая — соединена болтами с фланцем коронной шестерни размещенного в среднем отсеке планетарного механизма поворота. Регулировка зазоров между ведущей и ведомой шестернями, а также между фланцем и ведомой шестерней выполняется с помощью регулировочных прокладок.

Коронная шестерня планетарного механизма вращается на шарикоподшипниках, которые запрессованы в расточки с обеих сторон шестерни. При этом внутренние обоймы подшипников поставлены в стаканы, фланцы которых соединены болтами с перегородками среднего отсека корпуса трансмиссии заднего моста ДТ-75.

Внутри коронной шестерни размещен планетарный механизм, при помощи которого замедляется или прекращается вовсе передача вращения на одну из гусениц, и таким образом выполняется поворот трактора в ту или другую сторону или полный разворот на одном месте. Планетарный механизм состоит из редуктора и двух тормозов — остановочного и солнечной шестерни.

В свою очередь редуктор «планетарки» включает в себя коронную шестерню, водило, три сателлита и солнечную шестерню. Водило имеет внутренние шлицы для соединения с полуосью, как и сама полуось: на ее шлицы на другом конце посажена ведущая шестерня конечной передачи.

Тормозные шкивы имеют как остановочный тормоз, так и тормоз солнечной шестерни.

Ведущая шестерня имеет удлиненную форму для того, чтобы вывести второй конец шестерни в отсек остановочного тормоза в задней части корпуса трансмиссии. Там на заведенный внутрь конец ведущей шестерни посажен тормозной шкив.

Сателлиты, размещенные в игольчатых подшипниках на осях водила, постоянно находятся в сцепленном состоянии с солнечной шестерней через ее зубчатый венец. С обратной стороны солнечной шестерни имеется фланец, к которому привернут болтами тормозной шкив. Когда тормоз солнечной шестерни отпущен, она, будучи в подшипнике скольжения, просто свободно вращается.

Следует иметь в виду, что остановочные тормоза и тормоза солнечных шестерен трактора ДТ-75 — ленточные, плавающего типа, что позволяет осуществлять торможение как при движении вперед, так и назад. Состоят они из двух половин, которые соединены шарнирно, благодаря чему при замене ленты снимать тормозные шкивы не требуется. На остановочных тормозах устанавливаются твердые накладки, а тормоза солнечных шестерен имеют накладки из тканного асбеста.

Как работает планетарный механизм

Когда трактор двигается прямо, остановочные тормоза у него отпущены, а шкивы солнечных шестерен, наоборот, полностью заторможены. Чтобы начать поворот, шкивы солнечных шестерен растормаживают, а остановочный тормоз (с соответствующей стороны) включают. Если же требуется сделать крутой поворот, выключают тормоз солнечной шестерни и затормаживают педалью шкив остановочного тормоза со стороны, куда делается поворот.

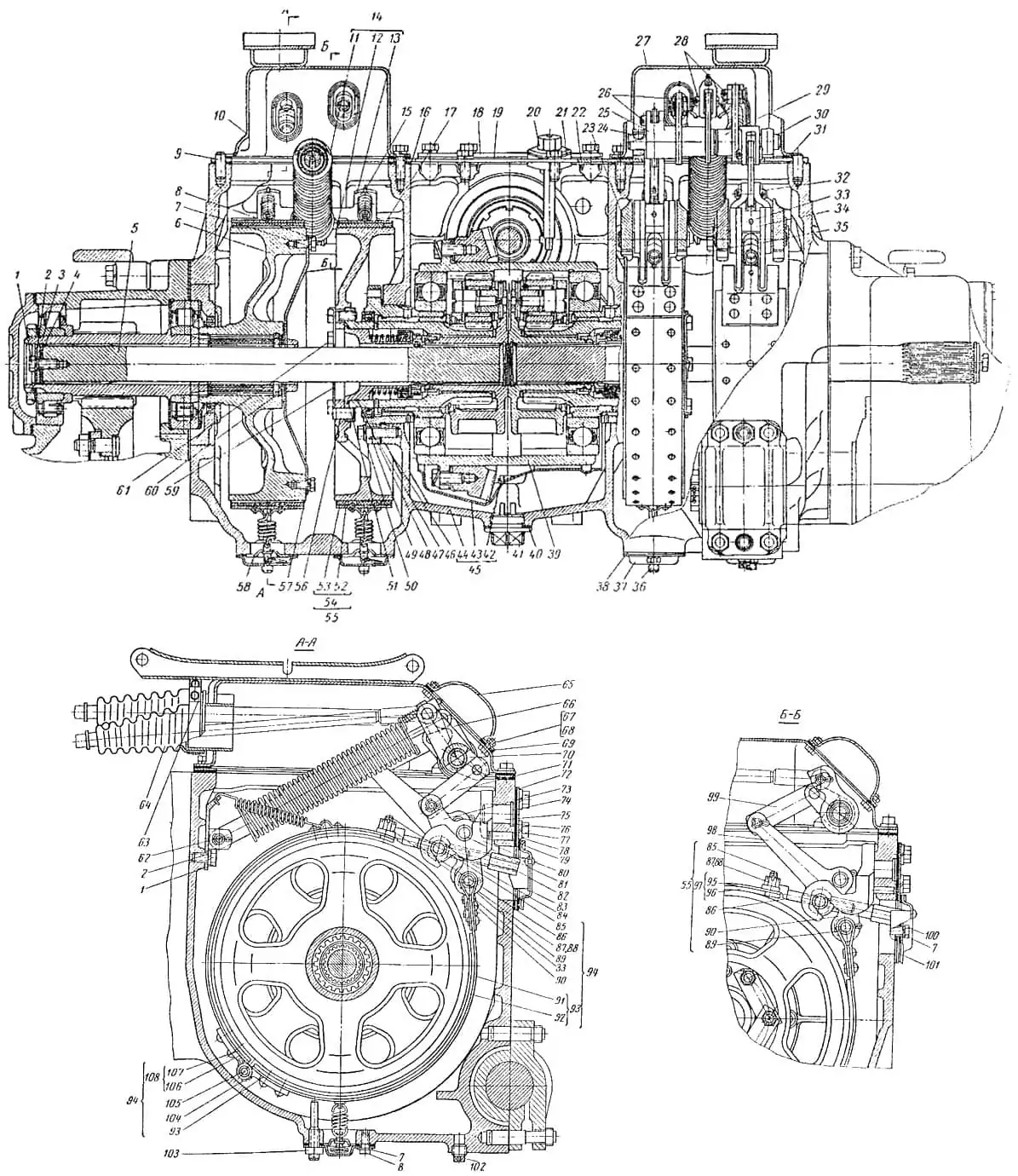

Схема заднего моста ДТ-75

Схема заднего моста ДТ-75
№ Наименование Каталожный номер Кол-во на модель
Мост задний 77.38.001 1
Лента остановочного тормоза в сборе (только для запасных частей) 77.38.040 2
Комплект сателлита с осью сателлита и игольчатыми роликами в сборе (для запасных частей) 77.38.055Р 6
Шкив остановочного тормоза с запорными планками в сборе (для запасных частей) 77.38.056Р 2
Болт М12Х60, ГОСТ 7795-62 - 2
Болт М8Х16, ГОСТ 7796-62 - 8
Магнит 54.38.602 1
Болт М12Х30, ГОСТ 7796-62 - 6
Болт М12Х35, ГОСТ 7796-62 - 12
Винт М12Х12, ГОСТ 1477-58 - 1
Гайка квадратная (нестандартная) ГК-М12 8
Заклепка 4Х10, ГОСТ 10299-62 - 16
Заклепка 6Х14, ГОСТ 10299-62 - 4
Шпилька БМ10Х28 (16/20), ГОСТ 11765-66 - 3
Шплинт 2Х12, ГОСТ 397-66 - 2
1 Болт М12Х25, ГОСТ 7796-62 - 14
2 Шайба пружинная 12Н, ГОСТ 6402-61 - 34
3 Шайба 77.38.198 2
4 Прокладка 77.38.199 2
5 Вал заднего моста 77.38.102 2
6 Шкив остановочного тормоза 77.38.146-1 2
7 Шайба пружинная 10Н, ГОСТ 6402-61 - 16
8 Болт М10Х20, ГОСТ 7796-62 - 8
9 Штифт А38-89 2
10 Коробка управления левая в сборе 77.38.030-1 1
11 Пружины планетарного тормоза в сборе 77.38.036 2
12 Втулка распорная 77.38.262 2
13 Кронштейн пружины планетарного тормоза 77.38.224-1 2
14 Кронштейн с пружиной планетарного тормоза в сборе (левый) 77.38.043 1
15 Пружина верхняя 77.38.130А 4
16 Прокладка крышки заднего моста 77.38.223-1 1
17 Шкив тормоза планетарного механизма 77.38.145 2
18 Крышка люка 77.38.208А 1
19 Прокладка крышки люка 77.38.209 1
20 Пробка заливной горловины в сборе 77.38.024-1 1
21 Прокладка пробки 77.38.203 1
22 Крышка заднего моста в сборе 77.38.022-2 1
23 Кронштейн ленты планетарного тормоза 77.38.205 2
24 Шпонка сегментная 4Х6,5, ГОСТ 8795-58 - 2
25 Рычаг планетарного тормоза правый 77.38.035 1
26 Шплинт 4Х22, ГОСТ 397-66 - 22
27 Коробка управления правая в сборе 77.38.031-1 1
28 Палец 77.38.228 10
29 Рычаг остановочного тормоза правый 77.38.033 1
30 Ось 77.38.221 2
31 Прокладка коробки управления 77.38.168-1 2
32 Палец двуплечих рычагов 77.38.218 4
33 Шплинт 4Х36, ГОСТ 397-66 - 8
34 Втулка распорная 77.38.187 4
35 Кронштейн с пружиной планетарного тормоза в сборе (правый) 77.38.044 1
36 Винт регулировочный 77.38.129 4
37 Крышка нижняя 77.38.127 4
38 Прокладка 77.38.128 4
39 Механизм планетарный в сборе 77.38.011 1
40 Прокладка пробки 77.37.203 1
41 Пробка сливная с магнитом в сборе 77.37.019А 1
42 Болт 77.38.193 3
43 Кожух в сборе 77.38.028-1 1
44 Корпус трансмиссии 77.38.101-1А 1
45 Корпус трансмиссии в сборе со шпильками 77.38.021-1А 1
46 Прокладка стакана подшипника 77.38.222 2
48 Уплотнение в сборе 77.38.014А 2
49 Болт М12Х40, ГОСТ 7796-62 - 12
50 Шайба пружинная 12Т, ГОСТ 6402-61 - 12
51 Кольцо уплотнительное 77.38.184 2
52 Лента тормозная нижняя ветвь 77.38.158-1 2
53 Накладка тормозной ленты нижняя 77.38.149-1 2
54 Нижняя ветвь ленты в сборе 77.38.018-1 2
55 Лента планетарного тормоза в сборе 77.38.016-1А 2
56 Штифт 77.38.200 4
57 Пластина запорная 77.38.186-1 4
58 Опора пальца 77.38.125 4
59 Пластина замковая 77.38.138 8
60 Кольцо уплотнительное 77.38.212 2
61 Болт М12Х1,25Х30, ГОСТ 7796-62 - 12
62 Ось кронштейна пружины 77.38.226-1 2
63 Хомут стяжной винтовой (нестандартный) ХСВ-52 4
64 Чехол 77.38.188 4
65 Крышка наклонного люка 77.38.206 2
66 Рычаг планетарного тормоза левый 77.38.034 1
67 Гайка М8, ГОСТ 5915-62 - 8
68 Шайба пружинная 8Н, ГОСТ 6402-61 - 8
69 Прокладка крышки наклонного люка 77.38.213 2
70 Рычаг остановочного тормоза левый 77.38.032 1
71 Серьга остановочного тормоза 77.38.219 2
72 Накладка 77.38.189-1 4
73 Рычаг двуплечий короткий 77.38.215 4
74 Кольцо пружинное 54.05.436 2
75 Палец 77.38.229 4
76 Прокладка накладки 77.38.147-1 4
77 Болт М14Х55, ГОСТ 7795-62 - 16
78 Шайба пружинная 14Т, ГОСТ 6402-61 - 16
79 Штифт кронштейна тормоза 77.38.196 4
80 Кронштейн ленты остановочного тормоза 77.38.204 2
81 Палец кронштейна тормоза 77.38.217 4
82 Гайка натяжная тормоза 77.38.214 4
83 Крышка люка регулировки тормоза в сборе 77.38.029-1 4
84 Палец тормозной ленты 77.38.181-1 4
85 Болт 77.38.160-1 8
86 Винт регулировочный 77.38.164-1 4
87 Гайка М10Х1,25-050, ГОСТ 5918-62 - 8
88 Шплинт разводной 3,2Х18, ГОСТ 397-66 - 8
89 Палец проушины 77.38.151 4
90 Серьга 77.38.152 8
91 Лента остановочного тормоза нижняя ветвь 77.38.260 2
93 Нижняя ветвь ленты остановочного тормоза в сборе 77.38.042 2
94 Лента остановочного тормоза в сборе 77.38.040А 2
95 Лента тормозная верхняя ветвь 77.38.153-1 2
96 Накладка тормозной ленты верхняя 77.38.148-1 2
97 Верхняя ветвь ленты в сборе 77.38.017-1 2
98 Рычаг двуплечий длинный 77.38.216 4
99 Серьга планетарного тормоза 77.38.220 2
100 Болт М10Х25, ГОСТ 7796-62 - 8
101 Прокладка крышки регулировочного люка 77.38.201-1 4
102 Пробка резьбовая РКII-3/8", ГОСТ 3112-54 - 2
103 Гайка М12, ГОСТ 5915-62 - 4
104 Шплинт 3,2Х25, ГОСТ 397-66 - 4
105 Палец тормозной ленты 77.38.150 4
106 Лента остановочного тормоза верхняя 77.38.259 2
107 Накладка ленты остановочного тормоза верхняя 77.38.257 2
108 Верхняя ветвь ленты остановочного тормоза в сборе 77.38.041 2
110 Прокладка регулировочная (0,5 мм) 77.38.135А 8
111 Прокладка регулировочная (0,2 мм) 77.38.134А 8
112 Прокладка регулировочная (0,1 мм) 77.38.133А 4
119 Ось сателлита 77.38.122-1 6
120 Кольцо 77.38.123-1 12
122 Сателлит 77.38.103-2 6
125 Кольцо уплотнительное 77.38.106 2
128 Кольцо стопорное 77.38.110А 2
134 Кольцо стопорное 77.38.137А 2
142 Труба 77.38.176 2
143 Стяжка 77.38.177 2
145 Втулка 77.38.211-1 2
148 Шток регулировки 77.38.178 2
150 Кожух сальника 77.38.117 2
155 Шайба специальная 77.38.112 2
159 Стакан 77.38.116 2

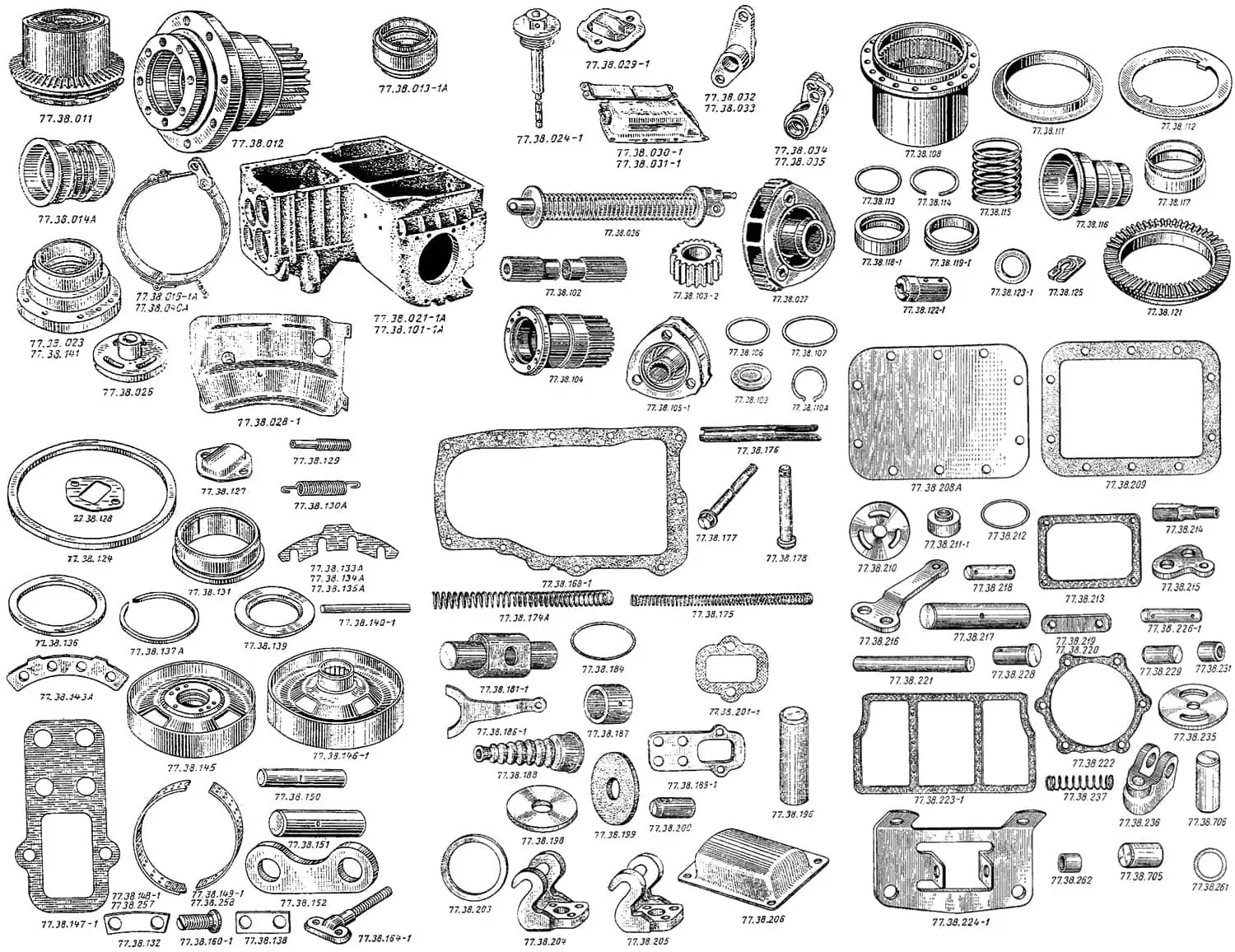

Узлы и детали заднего моста ДТ-75

Узлы и детали заднего моста ДТ-75
Наименование Каталожный номер Кол-во на модель
Шестерня солнечная в сборе 77.38.012
Коробка управления левая в сборе 77.38.030-1 1
Пробка заливной горловины в сборе 77.38.024-1 1
Рычаг планетарного тормоза правый 77.38.035 1
Коробка управления правая в сборе 77.38.031-1 1
Рычаг остановочного тормоза правый 77.38.033 1
Механизм планетарный в сборе 77.38.011 1
Кожух в сборе 77.38.028-1 1
Корпус трансмиссии 77.38.101-1А 1
Корпус трансмиссии в сборе со шпильками 77.38.021-1А 1
Уплотнение в сборе 77.38.014А 2
Лента планетарного тормоза в сборе 77.38.016-1А 2
Рычаг планетарного тормоза левый 77.38.034 1
Рычаг остановочного тормоза левый 77.38.032 1
Крышка люка регулировки тормоза в сборе 77.38.029-1 4
Лента остановочного тормоза в сборе 77.38.040А 2
Стакан подшипника 77.38.141 2
Стакан подшипника в сборе 77.38.023 2
Тарелка верхняя со втулкой в сборе 77.38.026 2
Сальник в сборе 77.38.013-1А 2
Кольцо уплотнительное 77.38.106
Кольцо стопорное 77.38.110А
Шайба специальная 77.38.112
Стакан 77.38.116
Кожух сальника 77.38.117
Ось сателлита 77.38.122-1
Кольцо 77.38.123-1
Вал заднего моста 77.38.102 2
Пружины планетарного тормоза в сборе 77.38.036 2
Опора пальца 77.38.125 4
Шестерня коническая большая 77.38.121 1
Шестерня коронная 77.38.108 1
Сателлит 77.38.103-2 6
Кольцо 77.38.118-1 2
Заглушка 77.38.109 2
Кольцо уплотнительное 77.38.113 2
Водило 77.38.105-1 2
Водило с сателлитами в сборе 77.38.037 2
Шестерня солнечная 77.38.104 2
Кольцо уплотнительное 77.38.107 2
Кольцо 77.38.119-1 2
Шайба упорная 77.38.111 2
Пружина 77.38.115 2
Кольцо стопорное 77.38.114 2
Прокладка 77.38.128
Винт регулировочный 77.38.129
Прокладка регулировочная (0,1 мм) 77.38.133А
Прокладка регулировочная (0,2 мм) 77.38.134А
Прокладка регулировочная (0,5 мм) 77.38.135А
Кольцо стопорное 77.38.137А
Заклепка 77.38.140-1
Шкив остановочного тормоза 77.38.146-1
Палец проушины 77.38.151
Серьга 77.38.152
Винт регулировочный 77.38.164-1
Накладка ленты остановочного тормоза нижняя 77.38.258
Пружина верхняя 77.38.130А 4
Шкив тормоза планетарного механизма 77.38.145 2
Крышка нижняя 77.38.127 4
Накладка тормозной ленты нижняя 77.38.149-1 2
Пластина замковая 77.38.138 8
Прокладка накладки 77.38.147-1 4
Болт 77.38.160-1 8
Накладка тормозной ленты верхняя 77.38.148-1 2
Палец тормозной ленты 77.38.150 4
Накладка ленты остановочного тормоза верхняя 77.38.257 2
Шайба замковая 77.38.143А 4
Пластина замковая 77.38.132 9
Кольцо распорное 77.38.139 2
Кольцо стакана 77.38.124 2
Кольцо 77.38.136 2
Втулка подшипника 77.38.131 4
Труба 77.38.176
Стяжка 77.38.177
Шток регулировки 77.38.178
Пластина запорная 77.38.186-1
Втулка распорная 77.38.187
Накладка 77.38.189-1
Прокладка 77.38.199
Штифт 77.38.200
Шайба 77.38.198 2
Прокладка пробки 77.38.203 1
Кронштейн ленты планетарного тормоза 77.38.205 2
Прокладка коробки управления 77.38.168-1 2
Кольцо уплотнительное 77.38.184 2
Чехол 77.38.188 4
Крышка наклонного люка 77.38.206 2
Штифт кронштейна тормоза 77.38.196 4
Кронштейн ленты остановочного тормоза 77.38.204 2
Палец тормозной ленты 77.38.181-1 4
Прокладка крышки регулировочного люка 77.38.201-1 4
Заклепка 77.38.140-1 6
Пружина внешняя 77.38.174А 2
Пружина внутренняя 77.38.175 2
Пробка 77.37.202А 1
Прокладка крышки люка 77.38.209
Втулка 77.38.211-1
Гайка натяжная тормоза 77.38.214
Рычаг двуплечий короткий 77.38.215
Рычаг двуплечий длинный 77.38.216
Палец кронштейна тормоза 77.38.217
Серьга планетарного тормоза 77.38.220
Прокладка стакана подшипника 77.38.222
Кронштейн пружины планетарного тормоза 77.38.224-1
Втулка 77.38.231 8
Штифт малый 77.38.705 4
Штифт большой 77.38.706 4
Втулка распорная 77.38.262 2
Прокладка крышки заднего моста 77.38.223-1 1
Крышка люка 77.38.208А 1
Палец 77.38.228 10
Ось 77.38.221 2
Палец двуплечих рычагов 77.38.218 4
Кольцо уплотнительное 77.38.212 2
Ось кронштейна пружины 77.38.226-1 2
Прокладка крышки наклонного люка 77.38.213 2
Серьга остановочного тормоза 77.38.219 2
Палец 77.38.229 4
Накладка ленты остановочного тормоза нижняя 77.38.258 2
Тарелка нижняя 77.38.235 2
Тарелка верхняя 77.38.210 2
Проушина 77.38.236 2
Пружина 77.38.237 2
Шайба 77.38.261 2

Мы предлагаем задний мост трактора ДТ-75 в полносборном варианте напрямую от производителя, что дает двойную выгоду. Во-первых, задний мост ДТ-75 обойдется дешевле, чем у посредников. Во-вторых, задний мост ДТ-75 купить можно с гарантией от завода-производителя.

Комплектующие:
