Топливная система ДТ-75 предназначена для очистки и подачи в цилиндры дизеля распыленного топлива в количествах, соответствующих режиму его работы. Состоит из следующих основных частей:
- Топливный бак для горючего.
- Топливный насос, обеспечивающий циркуляцию и необходимое давление в системе.
- Ручной насос для заполнения системы горючим или удаления из неё воздуха.
- Форсунка, через которую осуществляется впрыск.
- Фильтры очистки.
- Топливопроводы, соединяющие рабочие агрегаты.
- Трубки высокого давления, ведущие к форсунке.
- Прокладки и элементы крепления.
- Закрепляющие кронштейны.
- Предохранительные и рабочие клапаны.
Нормальная работа двигателя зависит от чистоты подаваемого топлива, отсутствия в нем воды и воздуха. Поэтому топливо из бака поступает в фильтр грубой очистки для избавления от крупных механических примесей и воды. Далее топливо засасывается подкачивающей помпой и нагнетается под давлением в фильтр тонкой очистки. Очищенное после фильтров горючее поступает в топливный насос, который подает его по трубкам высокого давления к форсункам. Когда давление топлива достигает давления затяжки пружины форсунки, игла распылителя форсунки приподнимается и топливо впрыскивается в камеру сгорания.

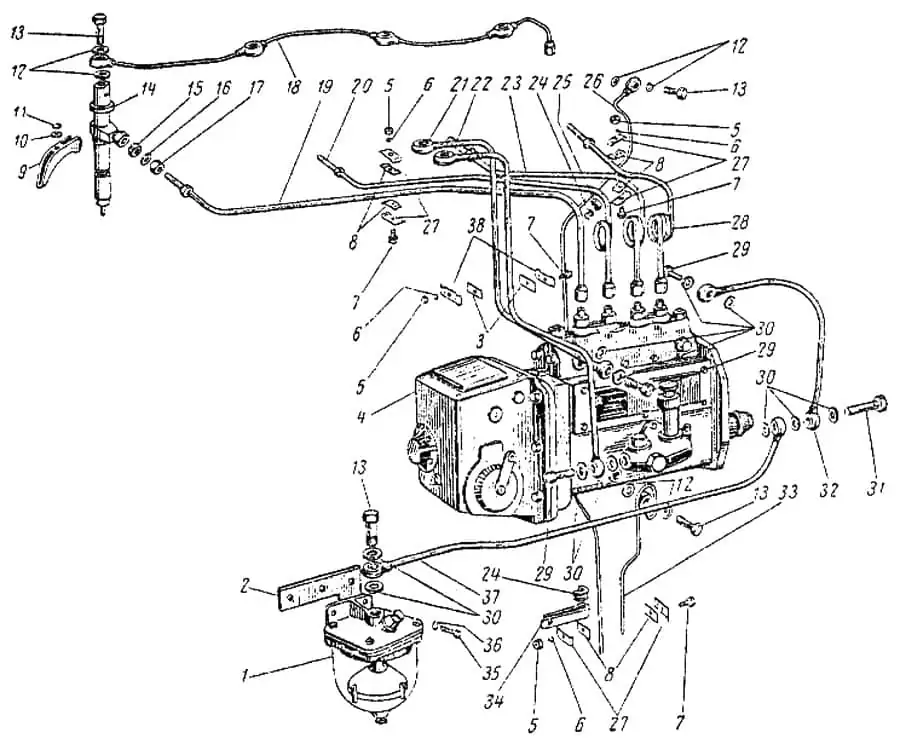

Схема топливной системы ДТ-75
№ | Наименование | Каталожный номер | Кол-во на модель |
---|---|---|---|
1 | Фильтр грубой очистки | ФП-С1-1 | 1 |
2 | Кронштейн фильтра грубой очистки | 41-1523-1 | 1 |
3 | Прокладка | 03-1556 | 2 |
4 | Насос топливный | 41-16с1 | 1 |
5 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | - | 4 |
6 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | - | 6 |
7 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 | - | 6 |
8 | Прокладка | 14-1567-1 | 6 |
9 | Скоба крепления форсунки | 01-А1533 | 4 |
10 | Шайба скобы крепления форсунки | 01-А1532 | 4 |
11 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | - | 4 |
12 | Прокладка | 41-1526 | 12 |
13 | Болт зажимной | СМД7-1590 | 6 |
14 | Форсунка | 6А1-20с1 | 4 |
15 | Кольцо резиновое | 01-1542 | 4 |
16 | Шайба | 01-А1548 | 4 |
17 | Гайка М18Х1,5 кл. 2-055, ГОСТ 2526-62 | - | 4 |
18 | Топливопровод слива | 41-15с13А | 1 |
19 | Топливопровод к IV цилиндру | 41-15с18-1 | 1 |
20 | Топливопровод к III цилиндру | 41-15с17-1 | 1 |
21 | Топливопровод от фильтров к насосу | 41-15с23-1 | 1 |
22 | Топливопровод от помпы к фильтрам | 41-15с24-1 | 1 |
23 | Топливопровод ко II цилиндру | 41-15с16-1 | 1 |
24 | Прокладка | 01-А1551 | 2 |
25 | Хомут | 01-1540 | 1 |
26 | Топливопровод слива с головки цилиндров в бак | 41-15с14-1 | 1 |
27 | Планка зажима | 14-1540-1 | 6 |
28 | Топливопровод к I цилиндру | 41-15с15-1 | 1 |
29 | Болт поворотного угольника | 16-110 | 3 |
30 | Прокладка | СМД7-1539 | 9 |
31 | Болт поворотного угольника | СМД7-1536 | 1 |
32 | Топливопровод от насоса к помпе | 41-15с25-2 | 1 |
33 | Трубка дренажная | 41-15с27-1 | 1 |
34 | Хомут | 41-1560 | 1 |
35 | Болт М10 кл. 2-015, ГОСТ 7796-62 | - | 2 |
36 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | - | 2 |
37 | Топливопровод от фильтра грубой очистки к помпе | 41-15с28-1 | 1 |
38 | Планка зажимная | 01-1555 | 2 |
