Цилиндр основной ДТ-75
Цилиндр основной ДТ-75
Закажите запчасть
прямо сейчас:
Гидроцилиндр основной ДТ-75 применяется для подъема навесного оборудования трактора. Основной силовой цилиндр двустороннего действия установлен шарнирно на задней оси рамы. Он состоит из корпуса, передней и задней крышек, штока и поршня.
Диаметр поршня 100 мм, диаметр штока 50 мм, номинальное давление 16 Мпа, максимальное давление 20 Мпа.
Схема гидроцилиндра основного ДТ-75
| № | Наименование | Каталожный номер | Кол-во на модель |
|---|---|---|---|
| Цилиндр основной | 77.59.001 | 1 | |
| Палец упора | Ц90-1212030 | 1 | |
| 1 | Шпилька | Ц110-1414041А | 4 |
| 2 | Гайка М18, ГОСТ 5915-62 | - | 4 |
| 3 | Шайба пружинная 18Н, ГОСТ 6402-61 | - | 4 |
| 4 | Шток в сборе | Ц110-1414002 | 1 |
| 5 | Пробка резьбовая коническая КГ-1/2", ГОСТ 12720-67 | - | 4 |
| 6 | Штуцер 1/3" | А40/50-2637023 | 3 |
| 7 | Цилиндр в сборе | Ц110-1414001А | 1 |
| 8 | Кольцо | Ц110-1414044 | 2 |
| 9 | Кольцо | Ц110-1414043 | 2 |
| 10 | Прокладка | Ц110-1414042 | 2 |
| 11 | Поршень | Ц110-1414023А | 1 |
| 12 | Поршень в сборе | Ц110-1414009 | 1 |
| 13 | Маслопровод | Ц110-1414026-А | 1 |
| 14 | Шайба | Ц90-1212027 | 2 |
| 15 | Кольцо | Ц90-1212046 | 3 |
| 16 | Болт М16Х65, ГОСТ 7795-62 | - | 4 |
| 17 | Шайба пружинная 16Н, ГОСТ 6402-61 | - | 4 |
| 18 | Бугель | Ц110-1414051А | 1 |
| 19 | Крышка задняя | Ц110-1414020-А | 1 |
| 20 | Крышка задняя в сборе | Ц110-1414008-А | 1 |
| 21 | Гайка в сборе | Ц110-1414007 | 1 |
| 22 | Корпус | Ц110-1414022 | 1 |
| 23 | Кольцо | Ц110-1414045 | 2 |
| 24 | Крышка передняя | Ц110-1414021-Ж | 1 |
| 25 | Прокладка | Ц110-1414048 | 1 |
| 26 | Болт М6Х14, ГОСТ 7798-52 | - | 5 |
| 27 | Чистик | Ц110-1414036 | 18 |
| 28 | Крышка чистиков | Ц110-1414035 | 1 |
| 29 | Крышка передняя в сборе | Ц110-1414010Е | 1 |
| 30 | Упор в сборе | Ц110-1414003А | 1 |
| 31 | Гайки-барашки М6-001, ГОСТ 3032-66 | - | 2 |
| 32 | Болт М6Х35, ГОСТ 7798-62 | - | 1 |
| 33 | Шайба пружинная 6Н, ГОСТ 6402-61 | - | 1 |
| 34 | Штифт конический | А60/75-2751031-1 | 3 |
| 35 | Шайба клапана | А40/50-2642032-IV | 1 |
| 36 | Корпус замедлительного клапана | А60/75-2751030-1 | 1 |
| 37 | Замедлительный клапан в сборе | А60/75-2751002-IVА | 1 |
| 38 | Пробка резьбовая коническая КГ-1/8", ГОСТ 12720-67 | - | 4 |
| 39 | Корпус клапана | Ц90-1212033А | 1 |
| 40 | Кольцо | Ц90-1212047 | 1 |
| 41 | Втулка | Ц90-1212034 | 1 |
| 42 | Клапан с уплотнением | Ц90-1212004А | 1 |
| 43 | Клапан в сборе | Ц90-1212005А | 1 |

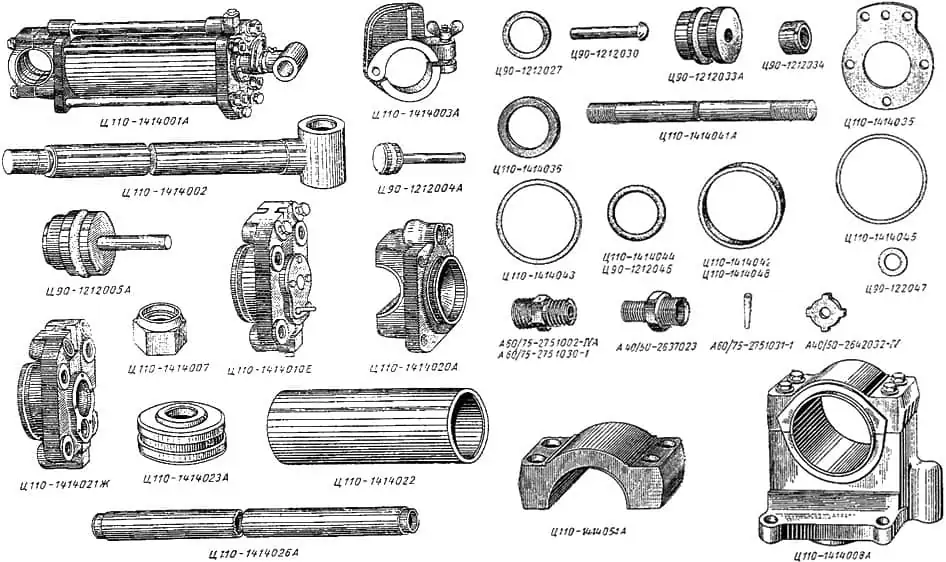

Узлы и детали основного цилиндра ДТ-75
| Наименование | Каталожный номер | Кол-во на модель |
|---|---|---|
| Шток в сборе | Ц110-1414002 | |
| Упор в сборе | Ц110-1414003А | |
| Гайка в сборе | Ц110-1414007 | |
| Крышка задняя | Ц110-1414020-А | |
| Крышка передняя | Ц110-1414021-Ж | |
| Корпус | Ц110-1414022 | |
| Поршень | Ц110-1414023А | |
| Маслопровод | Ц110-1414026-А | |
| Клапан с уплотнением | Ц90-1212004А | |
| Клапан в сборе | Ц90-1212005А | |
| Цилиндр в сборе | Ц110-1414001А | 1 |
| Крышка передняя в сборе | Ц110-1414010Е | 1 |
| Штуцер 1/3" | А40/50-2637023 | |
| Шайба клапана | А40/50-2642032-IV | |
| Корпус замедлительного клапана | А60/75-2751030-1 | |
| Штифт конический | А60/75-2751031-I | |
| Крышка чистиков | Ц110-1414035 | |
| Чистик | Ц110-1414036 | |
| Шпилька | Ц110-1414041А | |
| Прокладка | Ц110-1414042 | |
| Кольцо | Ц110-1414043 | |
| Кольцо | Ц110-1414044 | |
| Кольцо | Ц110-1414045 | |
| Прокладка | Ц110-1414048 | |
| Бугель | Ц110-1414051А | |
| Палец упора | Ц90-1212030 | |
| Корпус клапана | Ц90-1212033А | |
| Втулка | Ц90-1212034 | |
| Кольцо | Ц90-1212046 | |
| Кольцо | Ц90-1212047 | |
| Шайба | Ц90-1212027 | 2 |
| Крышка задняя в сборе | Ц110-1414008-А | 1 |
| Замедлительный клапан в сборе | А60/75-2751002-IVА | 1 |
Цилиндр основной ДТ-75 в наличии по самой выгодной цене. Запчасти основного цилиндра ДТ-75 купить возможно у нас и они всегда стоят дешевле, так как поставки следуют напрямую от завода-производителя. Выполняем поставки как оптом, так и в розницу. Осуществляем доставку по всей России.
