Как устроен плуг ПЛН-5-35


Плуг ПЛН-5-35

Плуг на внешний вид не таит в себе никаких секретов, однако, это не так, ведь каждая составная часть данного сельхозоборудования предназначена конструкторами для своих целей. В качестве примера можно разобрать устройство плуга ПЛН-5-35.

Рабочие элементы крепятся на раме плуга, которая представлена в виде трех полых металлических балок с профилем прямоугольной формы. К главной из балок приварены части для крепления корпусов и предплужника, а на продольной балке установлено опорное колесо рамы. Еще одно колесо может присутствовать в случае использования полунавесных многокорпусных плугов и устанавливается оно на конце главной балки. Регулировка колеса по высоте позволяет менять глубину вспашки.

Основным в плуге является корпус. Отвальный корпус плуга производит разрыхление земли путем среза и переворота верхних слоев почвы.

При вспашных работах самую высокую нагрузку несет расположенный внизу корпуса лемех, который непосредственно производит подрезку почвенного пласта и отбрасывает его на отвал. Далее ежу отвал выполняет отрезку пласта от стенки борозды, передвигает его и переворачивает.

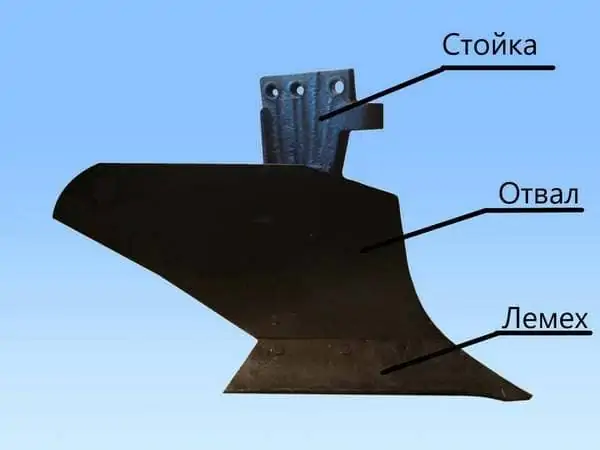

Отвальный лемешный корпус плуга
Отвальный лемешный корпус плуга

Следующей частью корпуса является полевая доска, служащая для передвижения корпуса строго по прямой линии и исключающая момент изгиба при вспашке. Располагается полевая доска с тыльной стороны корпуса под углом до 3 градусов к стенке борозды.

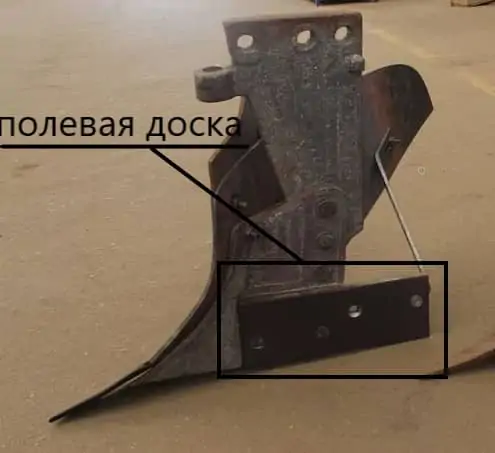

Полевая доска
Полевая доска

Спереди плуга на кронштейне главной балки крепится предплужник, используемый для срезания верхнего задернелого почвенного слоя и дальнейшего его отбрасывания на дно борозды. Регулировка предплужника производится по высоте и расстоянию от корпуса, обращая внимание на качество обрабатываемой почвы и состояние лемехов.

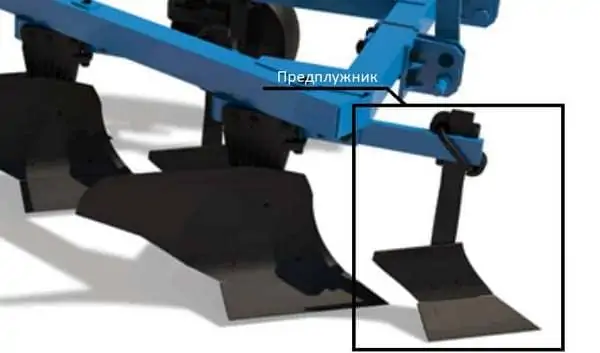

Предплужник
Предплужник

Для каменистой почвы на плуг устанавливается углосним, работающий также как и предплужник, но только для углового среза почвенного пласта.

Следующим элементом плуга является нож, вертикально разрезающий почву по линии отделения пласта. Нож придает устойчивость ходу плуга, обеспечивает лучший оборот пласта почвы и равномерную глубину вспашки земли.

Это основное устройство большинства подобного типа плугов для сельскохозяйственных нужд. Конструкция каждого конкретной модели может меняться от назначения и условий применения. Также плуги могут различаться по количеству корпусов и их типу.
